《初心者向け》液晶iMacフラットパネル(大福型)メモリー増設方法 本体メモリー編

液晶iMac
※2003年2月に発売の液晶iMac(17inch-1GHz)以降ではメモリーの仕様が変更されていますが基本的なインストレーション方法は同じです.

本体内のメモリーの増設方法

1.裏蓋を外した状態で見える4つのねじを外します。

液晶iMacフラットパネル裏側4つのネジ
液晶iMacフラットパネル裏側ネジアップ
星形のねじ。大きさはT15

2.ねじを外したら本体を上部と下部に2つにします。

液晶iMacフラットパネル裏側分解
全体をねじるようにして少しゆるめたら、電源部分に指を引っかけて引っ張ります。
液晶iMacフラットパネル裏側分解ひっぱる
本体の上部と下部が分かれたところ。

3.本体を軽くあわせたら、反時計まわりに90度全体をひねります。

液晶iMacフラットパネル裏側分解ひねる

4.中を確認しながら、無理をしないよう上部と下部にわけます。
  ケーブルが複数あるので、それがはずれないように注意してください。
  無理してひっぱってもいけません。

液晶iMacフラットパネル裏側分離
下部が上部に対して、垂直になるまでは開かないので、無理はしないこと。
液晶iMacフラットパネル裏側分離

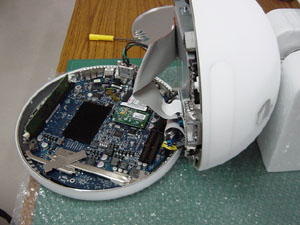

※2003.2月発売の17inch-1GHzの本体内部です.メモリーの仕様が変更されていますが装着位置は特に変更はありませんので,そのまま同じように作業を進める事ができます.

4.メモリースロットが手前に来るので、本体下部を親指で下から支えてあげるよう
  にして、メモリーを固定する両脇の白いつめを押し下げると、メモリーがスロット
  からはずれます。写真では左手だけですが、左右同時に行います。

液晶iMacフラットパネル裏側本体メモリー取り外し
つめを押し下げる。
液晶iMacフラットパネル裏側本体メモリー取り外し
つめを押し下げたところ。
液晶iMacフラットパネル裏側本体メモリー取り外し
メモリーをつまんでソケットから取り外す。
液晶iMacフラットパネル裏側本体メモリー取り外し

新しいメモリーをスロットに挿して、左右のつめが上にあがるまで押し下げます。スロットに対してメモリーが厚いような場合は、どちらか一方を押し込んでから、もう一方を押し込むとうまく装着ができます。

メモリーの装着方法の詳細は以下をご参照下さい。


5.組み上げは上記の逆順に行っていきます。
